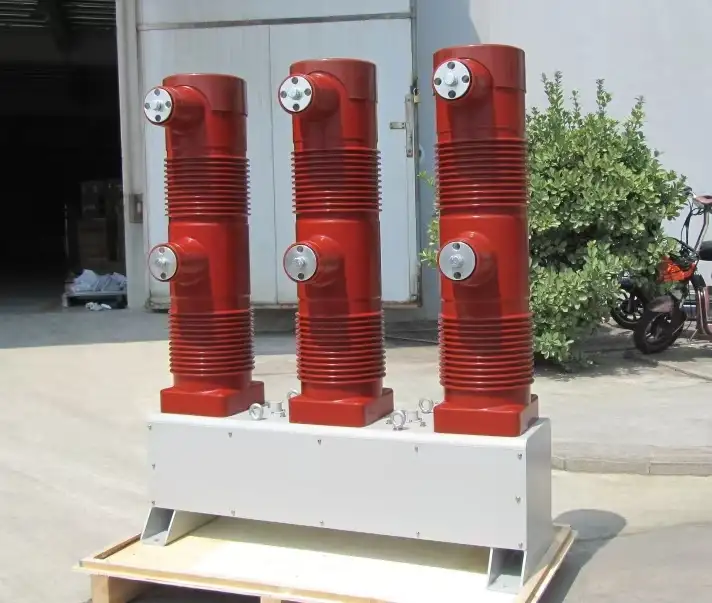

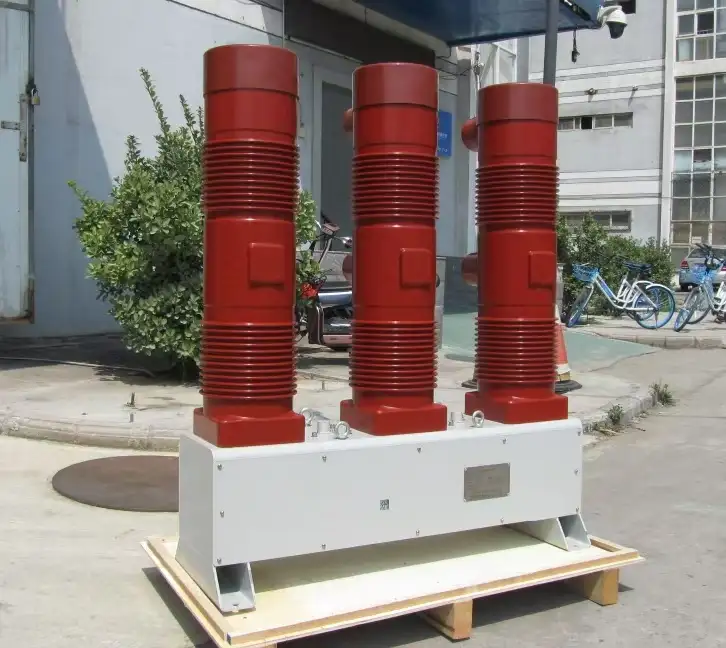

Вакуумный контактор высокого давления серии ДЖКЗ9-40,5кВ
JCZ9-40.5KV series high pressure vacuum contactor
Вакуумный контактор высокого давления серии ДЖКЗ9-40,5кВ
JCZ9-40.5KV series high pressure vacuum contactor

Вакуумный контактор высоковольтный (JCZ9-40.5кВ)

Серия высоковольтных вакуумных контакторов на 30кВ(40,5 кВ) является новым продуктом, разработанным нашей компанией в ответ на рыночный спрос. Используются качественные вакуумные дугогасительные камеры и современная сборочная структура с вертикальным расположением, что делает их компактными, легкими, удобными в использовании и стабильными в работе. Эти контакторы подходят для распределительных систем в таких отраслях, как металлургия, горнодобыча и нефтехимия, и предназначены для управления высоковольтными двигателями, трансформаторами и емкостными нагрузками на уровнях 30кВ(40,5 кВ) и ниже. Они функционируют в качестве главного выключателя и обеспечивают возможность дистанционного управления, отличаясь стабильной и надежной работой. Доступны модели с постоянным магнитом и электромагнитным удерживанием.

Особенности
1

Эта серия контакторов использует механизм с постоянным магнитом и интеллектуальный контроллер, что обеспечивает долгий срок службы, хорошую синхронизацию, отсутствие отскоков и стабильную надежность.

2

Главный контур выполнен в полностью закрытой конструкции с герметичными столбами, обеспечивая хорошую изоляцию и возможность частых операций в сложных условиях.

3

Однопольные, двухпольные и трехпольные конфигурации могут быть индивидуально настроены для использования в различных устройствах в качестве главного и обходного выключателей, а также в таких устройствах, как SVC(Статический регулируемый компенсатор), в качестве главного выключателя.

Параметры
Наименование параметра Единица измерения 180/250-40.5КВ 40040.5КВ 330140.5КВ
Номинальное напряжение основного контура (КВ) 40.5 40.5 40.5
Номинальный ток основного контура (A) 160、250 400 630
Ток при включении основного контура (A/100раз) 2500 4000 6300
Ток при переключении основного контура (A/25раз) 2000 3200 5000
Предельная отключающая способность  (A/3раз) 4000 4500 6300
Срок службы механизма с постоянными магнитами (10,000 раз) 10 10 10
Выдерживаемое напряжение промышленной частоты основного контура (разрушение) (КВ) 85 85 85
Выдерживаемое напряжение промышленной частоты фаза-фаза-заземление (КВ) 95 95 95
Уровень выдерживаемого импульсного напряжения при грозовом разряде (КВ) 185 185 185
Номинальная рабочая частота (раз/ч) 100 100 100
Зазор между разомкнутыми контактами (мм) 15±2 15±2 15±2
Перебег (мм) 3±1 3±1 3±1
Сопротивление основного контура (мкОм) ≤200 ≤200 ≤200
Вторичное управляющее напряжение (В) переменного тока или ОКРУГ КОЛУМБИЯ: 110/220Y380 или по индивидуальному заказу
Монтаж
JCZ9-40.5KV series high pressure vacuum contactor
