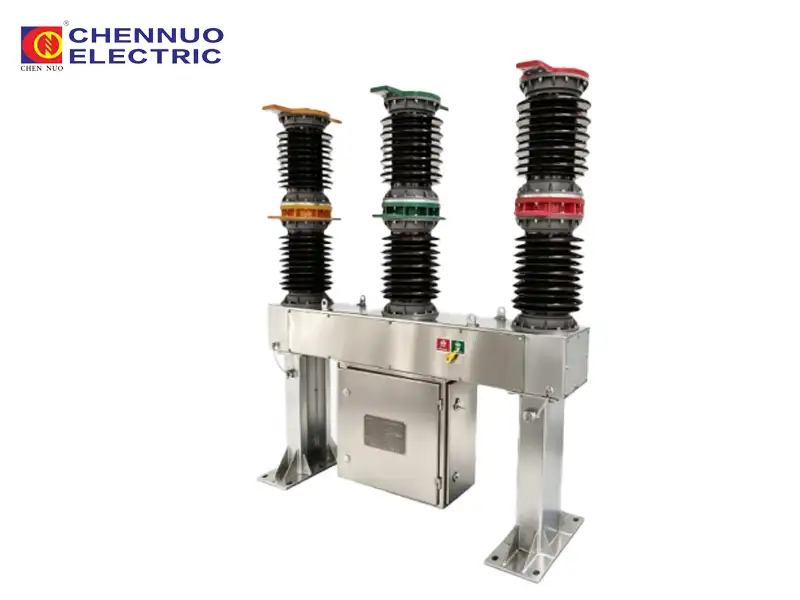

ZW7A-40.5 Высоковольтный вакуумный выключатель для наружного применения
Эта серия высоковольтных вакуумных выключателей для наружного применения обладает преимуществами безопасной и надежной работы, простоты обслуживания и длительного цикла технического обслуживания. За счет использования новых изоляционных материалов заполнили. Внешняя сторона дугогасителя и внутренняя стенка фарфоровой трубы свободны от конденсата, а трансформатор размещается в общей конструкции коробки механизма или снаружи коробки, что удобно для установки. Кроме того, это позволяет избежать проблем с утечками масла, газа и токсичностью, возникающими при использовании других переключателей. Поскольку динамические и статические контакты автоматического выключателя герметизированы в вакуумной камере прерывания, а вакуум используется в качестве изолирующей среды и среды для гашения дуги, он имеет ряд преимуществ, с которыми не могут сравниться другие типы выключателей, поэтому это Продукт является идеальным продуктом для замены многомасляного автоматического выключателя DW, механизм коробки привода этого продукта в середине автоматического выключателя представляет собой высоковольтный вакуумный выключатель, установленный посередине, а общая длина Автоматический выключатель уменьшен на 260 мм по сравнению с оригинальным автоматическим выключателем, который подходит для установки в местах с меньшим пространством. Продукт подходит для трехфазной системы распределения электроэнергии напряжением 40,5 кВ, 50 Гц, в качестве тока распределения нагрузки, тока перегрузки и тока короткого замыкания. 1. Также может использоваться в цепи высоковольтной СВГ, включающей электростанцию, в качестве главного вводного выключателя. 2. Расстояние между фазами составляет 710 мм ниже 2000 метров над уровнем моря. 3. Его можно установить на высоте более 4500 метров, а размеры можно настроить.
Этот высоковольтный вакуумный выключатель для наружного применения в основном состоит из встроенного полюса, трансформатора тока, рабочего двигателя, механизма и коробки.
В этом типе автоматического выключателя в качестве изолирующей среды и дугогасительной среды используется вакуум, что является идеальным продуктом для замены многомасляного автоматического выключателя DW.
Размер на 260 мм меньше оригинального автоматического выключателя, который подходит для установки в местах с меньшим пространством.
Проекты | единица | данные | ||
Номинальное напряжение | КВ | 40.5 | ||
Rated insulation leve | Выдерживаемое напряжение промышленной частоты 1 мин. | Сухой тест | КВ | 95 |
(среднеквадратичное значение) | Влажный тест | КВ | 80 | |
Выдерживаемое напряжение грозового импульса (пиковое) | КВ | 185 | ||
Текущий рейтинг | A | 1250/1600/2000 | ||
Номинальный ток отключения при коротком замыкании | KA | 20/25/31.5/40 | ||
Номинальная последовательность операций | мин-0,3 с-объединить-180 с-объединить | |||
Номинальный ток отключения конденсаторной батареи | A | 400 | ||
Номинальное количество прерываний тока отключения при коротком замыкании | раз | 30 | ||
Номинальный ток замыкания короткого замыкания (пиковый) | kA | 50/63/80/100 | ||
Номинальный пиковый выдерживаемый ток | kA | 50/63/80 | ||
Номинальный кратковременно выдерживаемый ток | kA | 20/25/31.5/40 | ||
Номинальная продолжительность короткого замыкания | С | 4 | ||
Полное время перерыва | с | ≤0.08 | ||
Механическая жизнь | раз | 20000 | ||
Номинальное рабочее напряжение и номинальное напряжение вспомогательной цепи | В | переменного тока, ОКРУГ КОЛУМБИЯ 220, 110 | ||
Расстояние открытия контакта | мм | 22±2 | ||
Контактный контактный ход | мм | 4±1 | ||
Средняя скорость открытия | Р/С | 1.7±0.2 | ||
Средняя скорость закрытия | Р/С | 0.7±0.2 | ||
Время задержки закрытия контакта | РС | ≤3 | ||
Синхронность разницы во времени между тремя фазами (минуты). | РС | ≤2 | ||
Время закрытия | РС | ≤150 | ||
Время открытия | РС | ≤60 | ||
Мощность постоянного тока сильная в каждой фазовой цепи. | мОм | ≤100 |
